Problema Torsión Nº 03 - Enunciado

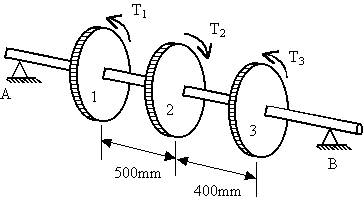

El eje de transmisión de potencia AB de la figura, de sección circular maciza de 30mm de diámetro, tiene tres ruedas dentadas 1, 2, y 3, que transmiten al eje unos momentos de valor T1=275N.m, T2=450N.m, T3=175N.m, en los sentidos indicados. El módulo de cortadura del material es G=80 GPa. Se pide que calcules la tensión tangencial máxima en el eje, y el ángulo de giro entre las ruedas 1-2, y 2-3.



-Solución-
