Problema tipo Nº 03 - Enunciado

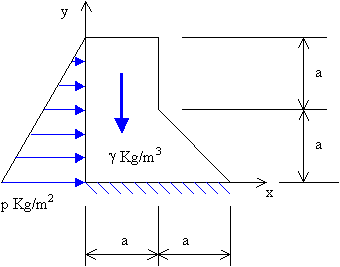

La figura muestra la sección de una presa de gravedad, sobre la que actúan su propio peso y el empuje lateral, de valor máximo p. Se asume coeficiente de Poisson nulo y se plantea una aproximación de Galerkin sencilla, basada en las siguientes funciones:

y2, para ux ;        y, para uy

Se pide calcular la expresión del campo de desplazamientos y de tensiones según dicha aproximación.

Nota 1: Entiéndase que los Kg indicados son de fuerza (usualmente Kp, o Kgf).

Nota 2: Puede aproximar el valor de cualquier integral extendida a un dominio sencillo (rectangular, triangular o lineal) por el valor del integrando en el centro de áreas.

Nota 3: Opere por unidad de espesor.

-Solución-
