Problema tipo Nº 02 - Enunciado

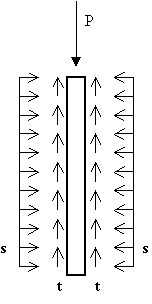

La figura muestra el problema bidimensional de una barra sometida a una fuerza de compresión de valor P en su sección superior, y a compresión uniforme de valor s y tensión tangencial también uniforme de valor t en las caras laterales. La longitud de la barra es L y su ancho 2b. La profundidad en dirección perpendicular al dibujo es "e". Se entiende que se acepta por suficiente que las condiciones de contorno en las secciones superior e inferior se satisfagan en forma débil. Se pide hallar una solución de tensiones de problema así planteado.

Nota: Puede definirse un sistema de ejes de la manera que se tenga por conveniente

¿Necesitas una pista? ("pincha" aquí).
El problema se resuelve con un polinomio de Airy de tercer grado.
Eligiendo bien el origen de coordenadas, se reduce el número de términos.







-Solución-
