Problema tipo Nº 07 - Enunciado

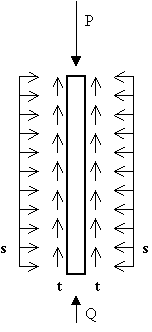

Una barra de sección cuadrada se ha introducido a presión en una grieta del terreno, y ha quedado aprisionada por dos de sus lados (izquierdo y derecho en la figura). La figura muestra una cierta porción de la longitud de la barra, en la que pueden suponerse constantes la tensión tangencial t y la normal s que ejerce el terreno sobre las pareces de la barra. Las fuerzas P y Q son las que ejercen las porciones no mostradas de la barra sobre el trozo considerado, y se asumirá que corresponden a un reparto uniforme de tensiones normales en la sección. Con los datos que se indican en la tabla adjunta, y suponiendo que no hay mas componentes de tensión que las aludidas (en particular ninguna fuera del plano del dibujo), se pide que indique cuál es el punto más solicitado del tramo de barra considerado.

Longitud 1m
Sección 10cm x 10 cm
P 8 Ton
Q 2 Ton
s 60 kgf/cm2





-Solución-
